جدول وزن ناودانی گالوانیزه و نحوه محاسبه آنلاین وزن وزن مقاطع فولادی مستقیماً بر قیمت نهایی پروژه و محاسبات بارگذاری سازه اثر می‌گذارد. ناودانی‌های گالوانیزه به دلیل اضافه شدن لایه روی، مقدار بسیار اندکی سنگین‌تر از ناودانی‌های معمولی هستند، اما معمولاً در محاسبات مهندسی از همان جداول استاندارد اشتال استفاده می‌شود. در این مقاله به شما آموزش می‌دهیم چگونه وزن ناودانی گالوانیزه را محاسبه کنید.

پارامترهای موثر بر وزن ناودانی

برای محاسبه وزن، به سه پارامتر اصلی نیاز دارید:

1. عرض جان (h): فاصله بین دو بال.
2. عرض بال (b): پهنای هر یک از لبه‌ها.
3. ضخامت (t): ضخامت ورق به کار رفته در جان و بال.

فرمول ساده محاسبه وزن ناودانی

اگر به جدول اشتال دسترسی ندارید، می‌توانید از فرمول زیر برای تخمین وزن استفاده کنید:

$$Weight(kg)=[\mathrm{۲}\times b+h]\times t\times \mathrm{۰.۰۰۷۸۵}\times Length(m)$$

(توجه: این فرمول برای تخمین سریع است و وزن دقیق باید از جدول استاندارد استخراج شود).

• توری مش
• مش جوشی

تاثیر لایه گالوانیزه بر وزن

لایه گالوانیزه معمولاً بین ۱ تا ۳ درصد به وزن کل مقطع اضافه می‌کند. اگرچه این مقدار در قطعات کوچک ناچیز است، اما در سفارش‌های با تناژ بالا (مثلاً ۱۰۰ تن)، می‌تواند حدود ۱ تا ۲ تن اختلاف وزن ایجاد کند که در فاکتور نهایی لحاظ می‌شود.

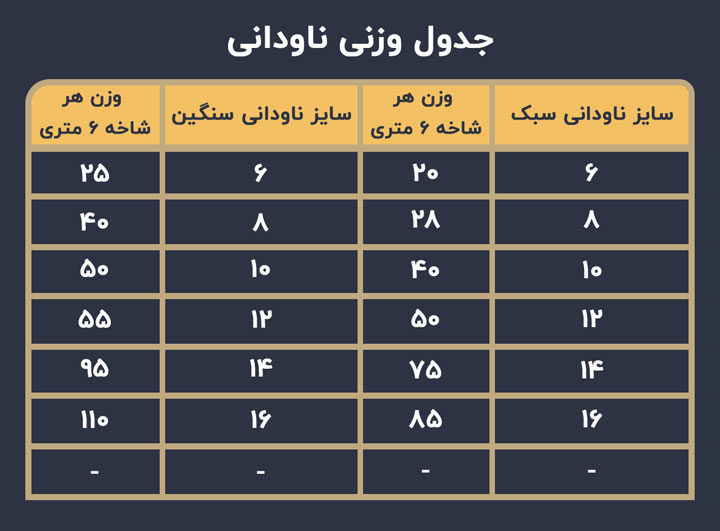

جدول وزنی ناودانی‌های پرکاربرد (شاخه ۱۲ متری)

• ناودانی ۸: حدود ۸۰ تا ۱۰۰ کیلوگرم (بسته به ضخامت).
• ناودانی ۱۰: حدود ۱۲۰ تا ۱۴۰ کیلوگرم.
• ناودانی ۱۲: حدود ۱۶۰ تا ۱۸۰ کیلوگرم.

نتیجه‌گیری

دقت در وزن ناودانی گالوانیزه مانع از بروز خطا در محاسبات سازه و هزینه‌های خرید می‌شود. توصیه می‌شود همیشه قبل از خرید، وزن اعلامی توسط فروشنده را با جدول اشتال مطابقت دهید.
